在半导体行业中，封装是重要的一环，它保护着脆弱的芯片免受外界环境的损害。塑封模具作为封装技术的重要组成部分，其在芯片保护方面发挥着重要的作用。本文将探讨塑封模具的芯片保护功能，包括其工作原理、材料选择、工艺流程以及对芯片性能的深远影响。

一、塑封模具的工作原理

塑封模具的核心功能在于将半导体芯片用塑料材料封装起来，以达到保护芯片、提高产品可靠性及实现芯片与外部电路的连接等目的。这一过程中，塑封模具作为承载和塑形的关键部件，其设计和制造精度直接决定了封装的质量和效果。

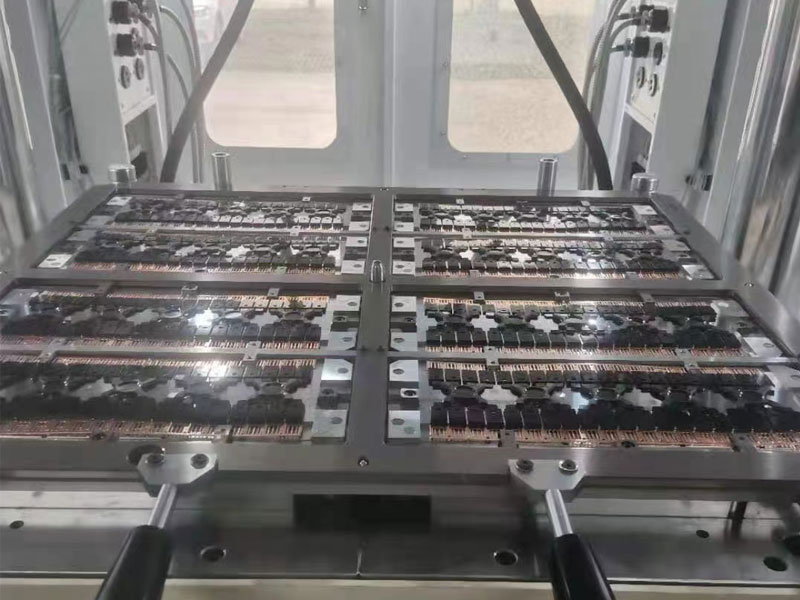

塑封模具通常由上下两个模具部分组成，其中上模具带有浇口，用于注入熔融的塑封材料；下模具则带有型腔，用于容纳芯片和引线框架。在封装过程中，芯片和线框架被准确放置在型腔内，随后熔融的塑封材料通过浇口注入型腔，填充整个空间并紧密包裹住芯片和引线框架。随着塑封材料的冷却固化，模具被打开，完成塑封的芯片封装体便脱颖而出。

二、塑封材料的选择

塑封材料的选择对于芯片保护至关重要，常用的塑封材料包括环氧树脂、酚醛树脂等热固性塑料，这些材料具有良好的绝缘性、防潮性和机械强度，能有效抵抗外界环境对芯片的侵蚀。

环氧树脂作为塑封材料中的佼佼者，其固化后能形成坚硬目耐久度高的材料。双酚F环氧氯丙烷的聚合物作为环氧树脂的核心成分，占比约为15-25%，为塑封材料的强度和韧性提供了坚实基础。此外，环氧树脂还展现出耐化学性，能够抵御酸、碱和有机溶剂等化学品的侵蚀，确保塑封材料在复杂环境下的稳定性。

酚醛树脂则以其优良的耐热性和机械强度而著称。在塑封过程中，酚树脂能够形成紧密的网络结构，为芯片提供可靠的机械支撑和防护。同时，酚醛树脂还具有良好的绝缘性能和防潮性能，有助于延长芯片的使用寿命。

三、塑封工艺流程

塑封工艺流程主要包括芯片安装、塑料注入、冷却固化和脱模与修剪等步骤，每一步都需准确控制以确保封装质量和产品性能。

1、芯片安装

将芯片固定在引线框架上，确保芯片与引线的电气连接。这一步骤要求高精度和稳定性，以避免在后续封装过程中产生缺陷。

2、塑料注入

将熔融的塑封材料通过模具的浇口注入型腔中，包裹住芯片和弓线框架。注入过程中需要准确控制塑料的温度、压力和注入速度，以确保塑料能够充分填充型腔并紧密包裹住芯片。

3、冷却固化

使塑料材料在模具中冷却固化，形成坚硬的保护层。固化时间和温度需根据塑封材料的种类和封装要求准确控制，以确保固化后的材料具有足够的机械强度和稳定性。

4、脱模与修剪

将固化后的封装体从模具中取出，并进行相应的修剪和整理。脱模过程需要轻柔而迅速，以避免对封装件造成损伤。修剪则包括去除多余的塑封材料和浇口料，使封装件表面更加平整、美观。

四、塑封模具对芯片性能的深远影响

塑封模具及其工艺流程对芯片性能产生了深远影响，主要体现在以下几个方面：

1、提高产品可靠性

塑封模具能够有效隔绝芯片与外界环境，防止潮气、尘埃等有害物质侵入，从而延长产品的使用寿命。同时，塑封材料还能吸收和分散一部分机械应力，保护芯片免受冲击和振动的影响，提高了产品的抗损坏能力。此外，准确的塑封模具设计和严格的工艺流程确保了封装的一致性和稳定性，减少了因封装不良导致的性能波动和失效风险。

2、增强电气性能

塑封材料具有良好的绝缘性能，能够有效隔离芯片内部的电路，防止电气干扰和短路。这不仅确保了芯片的正常工作，还提高了整个电子系统的电气性能。此外，塑封模具的准确封装还有助于优化芯片的散热性能，通过合理设计封装结构，可以有效降低芯片的工作温度，提高系统的稳定性和可靠性。

3、提升生产效率与降低成本

塑封模具的自动化生产线和高精度加工技术，使得封装过程更加高效和稳定。这不仅大幅提升了生产效率，降低了人工成本，还通过减少封装过程中的浪费和不良品率，进一步降低了生产成本。同时，塑封模具的标准化和模块化设计，使得封装过程更加灵活和可扩展，满足了不同芯片封装的需求。

塑封模具及其工艺流程在半导体行业中发挥着重要的作用，它们不仅保护着脆弱的芯片免受外界环境的损害，还通过提高产品可靠性、增强电气性能以及提升生产效率与降低成本，为整个电子产业的发展做出了重要贡献。
